Kaarten en kaarthoekmeter

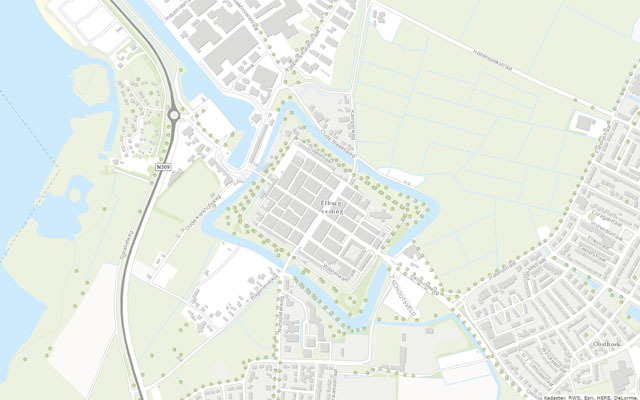

3 VERSCHILLENDE KAARTEN VAN ELBURG

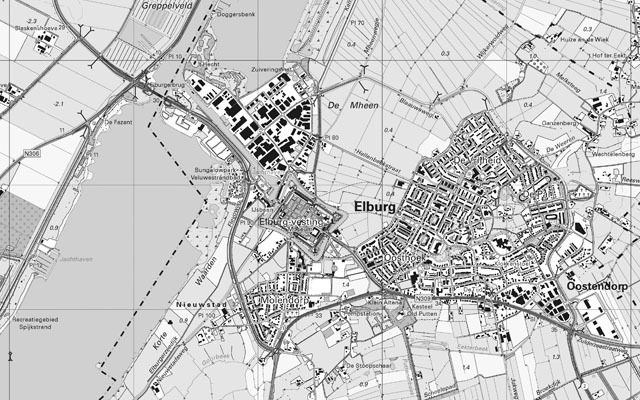

DE TOPOGRAFISCHE KAART
Door goed om je heen te kijken, kun je herkenningspunten vinden die terug te vinden zijn op een topografische kaart. Op die manier kun je bepalen waar je bent. Op een topografische kaart zijn hoogteverschillen, bebossing en bebouwing bijvoorbeeld duidelijk aangegeven. Wat de symbolen op de kaart betekenen, zie je in de legenda. Omdat per kaart verschillende symbolen voorkomen, is het handig om de legenda altijd even te bekijken.

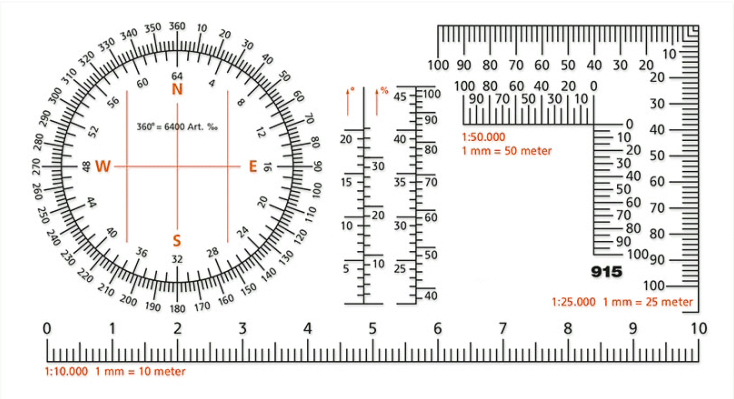

DE KAARTHOEKMETER
Om nauwkeurig te werken met coördinaten op een topografische kaart heb je een kaarthoekmeter nodig.

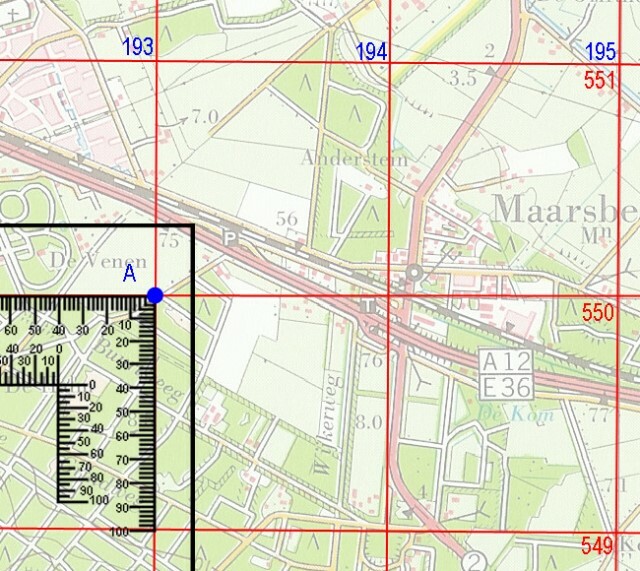

Op de kaarthoekmeter worden vaak meerdere schalen vermeld. Gebruik de schaal die klopt met de schaalverdeling van je kaart. Stel je krijgt het coördinaat 193.74 – 550.17. Zoek dan eerst de kruising van verticale lijn 193 met horizontale lijn 550 (Punt A).

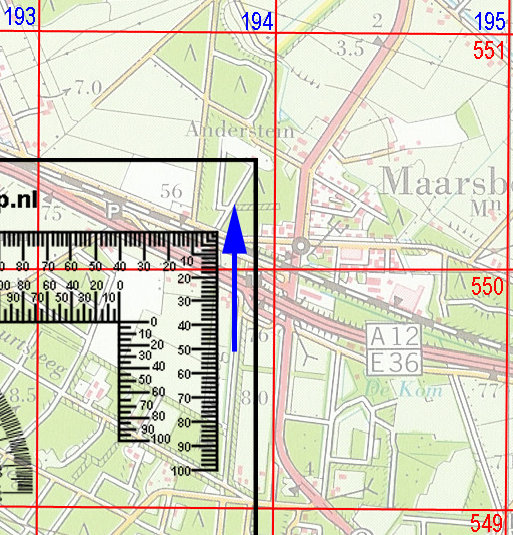

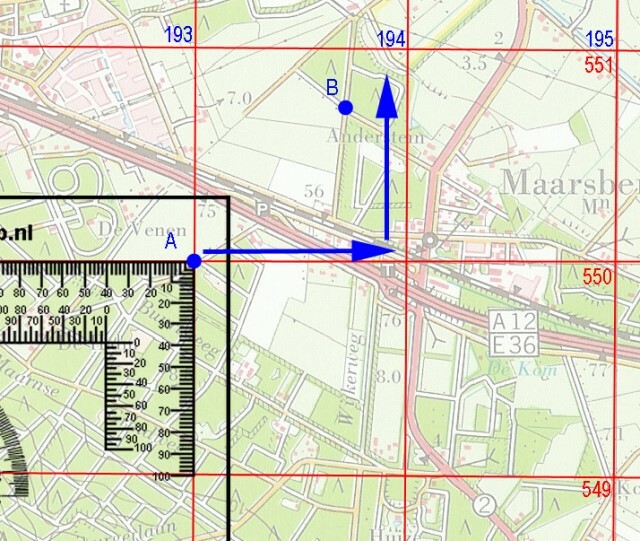

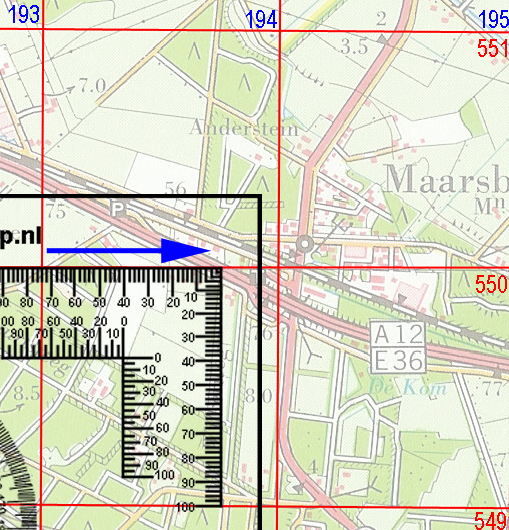

Gebruik de volgende plaatjes om vervolgens het coördinaat te vinden.

Tip: huisje in, trapje op.

Tip: elk vakje is in werkelijkheid 1 km bij 1 km, onafhankelijk van de schaal.
